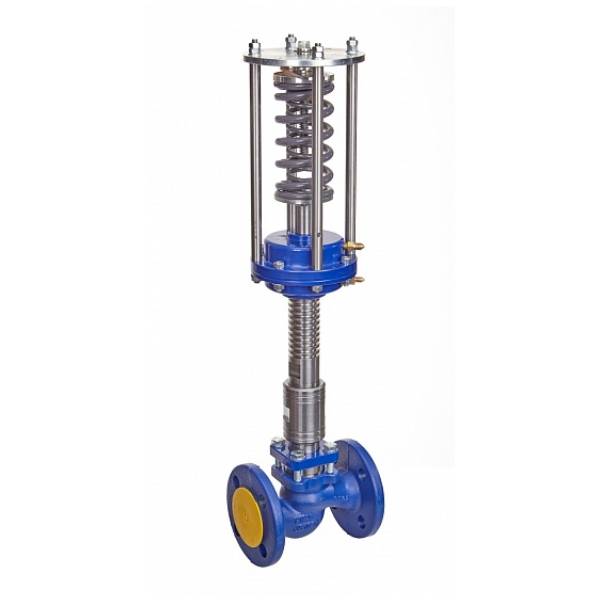

Данный аппарат применяется для защиты тепловых пунктов с системами теплопотребления от аварийного превышения давления в обратном сетевом трубопроводе. Прибор работает путем отсечки теплового пункта от сетевых трубопроводов. Автоматика возвращает систем в исходное состояние после восстановления давления.
| Наименование параметров | Значение параметров | ||||||||||
| Номинальный диаметр отсечных клапанов DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| Номинальное давление PN, МПа | 1,6 | ||||||||||
| Условная пропускная способность отсечных клапанов Кvу, м3/ч | 4,0 | 6,3 | 10 | 16 | 25 | 32 | 50 | 80 | 125 | ||
| Диапазон настройки АЗПД (импульсного клапана), МПа* | 0,1 — 0,7** | Мембранная коробка — синяя | |||||||||
| 0,1 — 0,4 с красной пружиной
0,3 — 0,7 с двумя пружинами — желтой и красной | |||||||||||
| 0,6 — 1,0** | 0,6 — 1,0 с двумя серыми пружинами | ||||||||||
| Диапазон настройки отсечных клапанов, МПа* | 0,04 — 0,7** | Мембранная коробка — синяя | |||||||||
| 0,04 — 0,16 с желтой пружиной
0,1 — 0,4 с красной пружиной
0,3 — 0,7 с двумя пружинами | |||||||||||
| Высота отсечных клапанов, мм, не более | 365 | 370 | 375 | 390 | 395 | 410 | 430 | 450 | 500 | ||
| Строительная длина отсечных клапанов, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | ||
| Масса отсечных клапанов, кг, не более | 8 | 9 | 10 | 11 | 13 | 15 | 20 | 25 | 39 | ||
| Масса импульсного клапана, кг, не более | 10 | ||||||||||
* В условном обозначении ВСАРРТЭ-АЗПД указывается диапазон настройки импульсного клапана на давление срабатывания.
** Клапаны поставляются с двумя пружинами, позволяющими (совместно или по отдельности) производить настройку регулируемого параметра на требуемое значение. Перед настройкой установить пружину или обе пружины с необходимым диапазоном настройки согласно таблице.
Компания «Инженерные Решения» (ООО «СоюзКран») предлагает купить систему автоматического регулирования расхода тепловой энергии с функцией автоматической защиты от повышенного давления в Ижевске и Удмуртской Республике с доставкой. Организуем подбор устройства под требования заказчика. Автоматическая система контроля расхода и давления сопровождается сертификатами и поставляется вместе с рабочей документацией.
